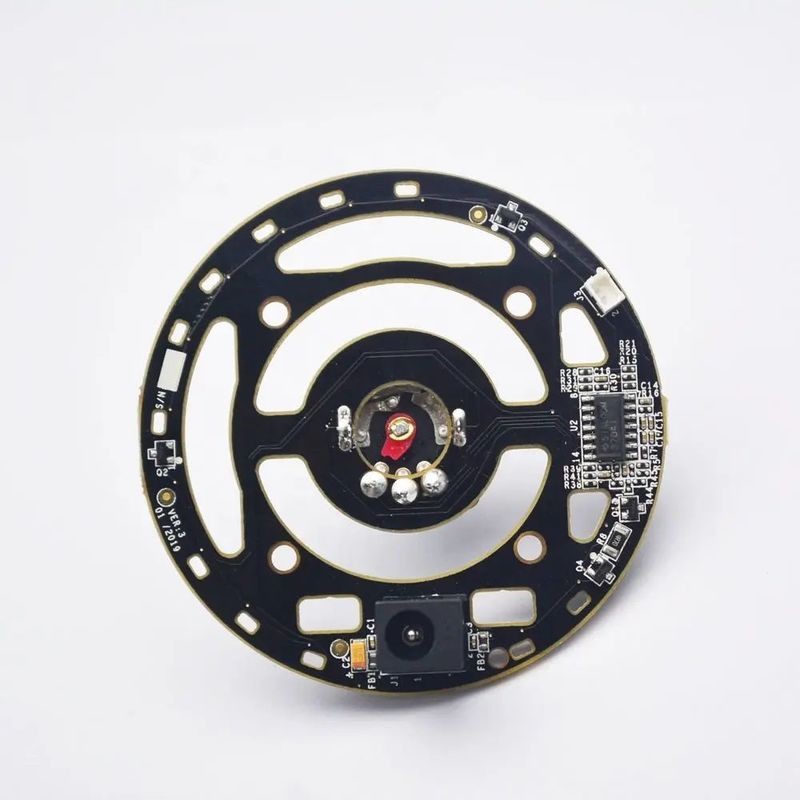

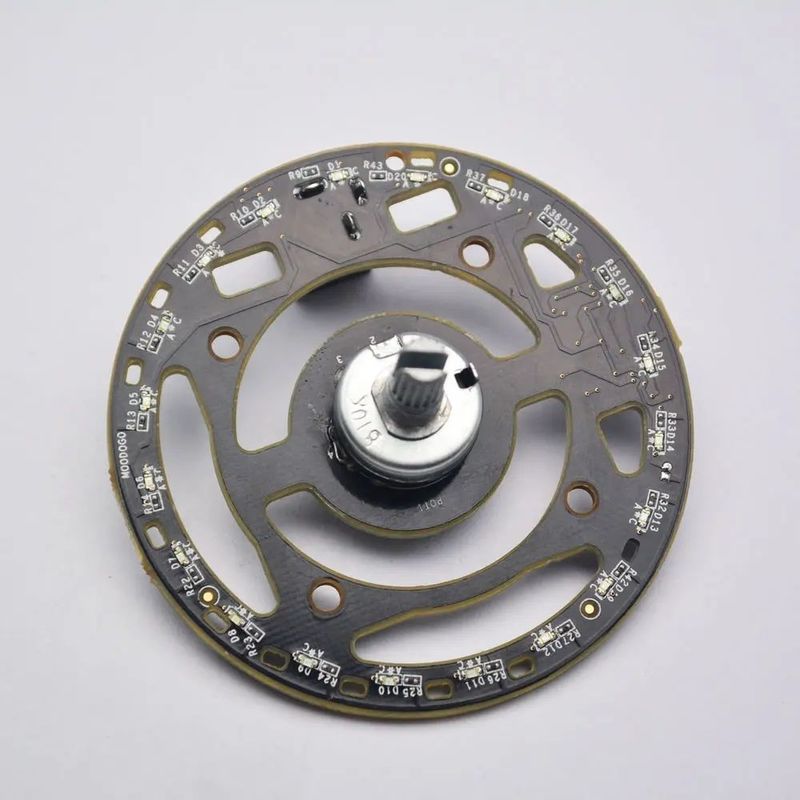

บริการออกแบบและวางแผน PCB เครื่องกระจายกลิ่น PCBA การประกอบแผ่นวงจรพิมพ์
| คําอธิบาย | ความสามารถ |
|
บริการทดสอบ |
การทดสอบฟังก์ชัน X-Ray AOI |
| ความหนาของแผ่น | 1.6 มิลลิเมตร |
|
ตัวอย่าง/OEM |
หนุน |
|
ความหนาของทองแดง |
1 ออนซ์ |
บริการออกแบบและวางแผน PCB สําหรับเครื่องกระจายกลิ่น PCBA รวมถึงการสร้างแผ่นวงจรพิมพ์ (PCB) ที่กําหนดเองที่ตอบสนองความต้องการเฉพาะเจาะจงของสินค้าเครื่องกระจายกลิ่นนี่คือคําอธิบายของด้านสําคัญของ PCB การออกแบบและการจัดวางบริการสําหรับ aroma diffuser PCBA:
การวิเคราะห์ความต้องการกระบวนการเริ่มต้นด้วยการวิเคราะห์รายละเอียดของความต้องการและรายละเอียดของเครื่องกระจายกลิ่นและพารามิเตอร์การทํางานของอุปกรณ์ทีมงานออกแบบ PCB ร่วมมือกับลูกค้าเพื่อรวบรวมข้อมูลทั้งหมดที่จําเป็นเกี่ยวกับส่วนประกอบไฟฟ้า, อินเตอร์เฟซ, การจําหน่ายพลังงาน, เซนเซอร์, อินเตอร์เฟสผู้ใช้และประเด็นอื่น ๆ ที่เกี่ยวข้อง.
การออกแบบแบบแผน:จากความต้องการ ทีมงานออกแบบ PCB สร้างแผนภูมิที่แสดงการเชื่อมต่อไฟฟ้าและความสัมพันธ์ระหว่างส่วนประกอบต่างๆ บน PCBเรื่องนี้เกี่ยวข้องกับการเลือกส่วนประกอบที่เหมาะสมเช่นไมโครคอนโทรลเลอร์ เซนเซอร์ IC การบริหารพลังงาน และอินเตอร์เฟซ และกําหนดการวางและการเชื่อมต่อระหว่างพวกเขา
การวางส่วนประกอบ:ขั้นตอนต่อไปคือการวางส่วนประกอบบน PCB ทีมงานออกแบบ PCB พิจารณาปัจจัย เช่น ขนาดส่วนประกอบ การจัดการทางความร้อน ความสมบูรณ์ของสัญญาณ และความง่ายในการประกอบการจัดตั้งส่วนประกอบที่ดีที่สุด ให้การไหลผ่านสัญญาณที่มีประสิทธิภาพเป้าหมายคือการเพิ่มประสิทธิภาพและความน่าเชื่อถือของเครื่องกระจายกลิ่น PCBA.
PCB Routing:เมื่อส่วนประกอบถูกวางไว้ ทีมงานออกแบบ PCB จะนําเส้นทางไฟฟ้าไปสร้างการเชื่อมต่อที่จําเป็นระหว่างส่วนประกอบการตั้งเส้นทางรวมถึงการกําหนดเส้นทางที่ดีที่สุดสําหรับร่องรอย, พิจารณาปัจจัย เช่น ความสมบูรณ์แบบของสัญญาณ, ความต้านทานเสียง, และการควบคุมอุปสรรค. ทีมงานรับประกันความสะอาดที่เหมาะสม, การควบคุมอุปสรรค, และการหลีกเลี่ยงสัญญาณ crosstalk หรือการขัดขวาง.
