PCBA DIP การแปรรูปใส่ PCB การออกแบบและการผลิต

PCBA DIP การแปรรูปใส่ PCB การออกแบบและการผลิต

OEM DIP การประมวลผลใส่

ODM DIP การประมวลผลการใส่

การออกแบบและผลิต PCB PCBA

ติดต่อเรา
ขอคําอ้างอิง
รายละเอียดสินค้า
เน้น:

OEM DIP การประมวลผลใส่

,

ODM DIP การประมวลผลการใส่

,

การออกแบบและผลิต PCB PCBA

เงื่อนไขการชําระเงินและการจัดส่ง
สินค้าที่เกี่ยวข้อง
ติดต่อเรา
86-0755-23501256
ติดต่อตอนนี้
คําอธิบายสินค้า

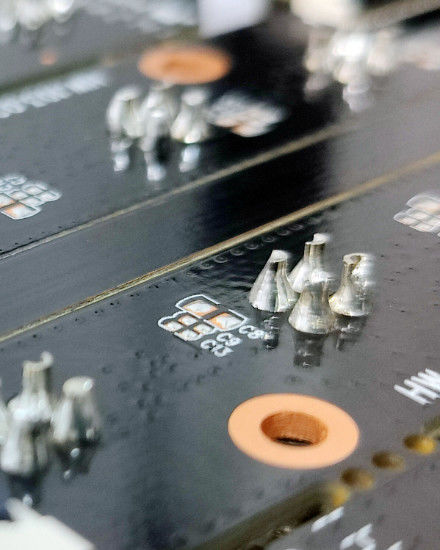

การแปรรูปใส่ DIP (Dual In-Line Package) เป็นเทคนิคการผลิตที่ใช้ในการใส่องค์ประกอบผ่านรูเข้าไปในพับวงจร (PCB) ที่มีรูที่เจาะก่อนองค์ประกอบ DIP มีสายไฟหรือปินที่ขยายจากด้านล่างและใส่ผ่านรูใน PCBการประมวลผล DIP ปกติจะรวมถึงขั้นตอนต่อไปนี้:



1. การเตรียม PCB: PCB ได้เตรียมพร้อมสําหรับการใส่ส่วนประกอบ DIP. นี้เกี่ยวข้องกับการ đảm bảoว่า PCB มีรูที่เจาะก่อนในสถานที่ที่ถูกต้องและขนาดเพื่อรองรับสายนําส่วนประกอบ DIP.



2การเตรียมส่วนประกอบ: ส่วนประกอบของ DIP ได้เตรียมไว้สําหรับการใส่ ซึ่งอาจเกี่ยวข้องกับการขัดขวางหรือปรับสายส่วนประกอบเพื่อให้แน่ใจว่าพวกเขาสามารถใส่เข้าไปในรู PCB ได้อย่างง่ายดาย



3การใส่: องค์ประกอบ DIP แต่ละชิ้นถูกใส่ด้วยมือหรืออัตโนมัติเข้าไปในรูที่ตรงกันบน PCBการนําส่วนประกอบถูกจัดท่าอย่างรอบคอบกับรูและใส่จนกว่าร่างส่วนประกอบพักผ่อน flush ต่อผิว PCB.



4การรักษา: เมื่อส่วนประกอบของ DIP ได้ถูกใส่เข้าไปแล้ว พวกมันถูกรักษาไว้กับ PCB เพื่อให้แน่ใจว่าพวกมันยังคงอยู่ในสถานที่ในระหว่างกระบวนการผลิตต่อมาและรอบชีวิตของสินค้าสามารถทําได้ด้วยวิธีต่าง ๆ, เช่น การผสมผสาน, crimping, หรือการใช้ยาแน่น



5การผสม: หลังจากส่วนประกอบ DIP ได้ถูกใส่และมั่นคง PCB โดยทั่วไปถูกนําไปใช้ในกระบวนการผสมเพื่อสร้างการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือนี้สามารถทําผ่านการเชื่อมคลื่น, การผสมเชิงคัดเลือก, หรือการผสมเชิงมือ, ขึ้นอยู่กับการจัดตั้งการผลิตและความต้องการ.



6การตรวจสอบ: เมื่อการผสมเสร็จแล้ว PCB จะได้รับการตรวจสอบเพื่อตรวจสอบคุณภาพของสับสับและการวางส่วนประกอบ การตรวจสอบทางสายตา การตรวจสอบทางสายตาอัตโนมัติ (AOI)หรือวิธีการทดสอบอื่น ๆ สามารถนําไปใช้ในการตรวจสอบความบกพร่อง, ความผิดปกติ, หรือปัญหาในการผสม



7การทดสอบ: PCB ที่ประกอบกัน, กับส่วนประกอบ DIP ที่ใส่และผสม, อาจผ่านการทดสอบการทํางานหรือไฟฟ้าเพื่อให้แน่ใจว่ามันตอบสนองความต้องการและทํางานตามที่ตั้งใจ



8การประกอบสุดท้าย: หลังจากการทดสอบ PCB สามารถดําเนินการไปยังการประกอบสุดท้าย, ที่ส่วนประกอบและกระบวนการเพิ่มเติมถูกเพิ่มเติมเพื่อให้ครบเครื่อง.



DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
