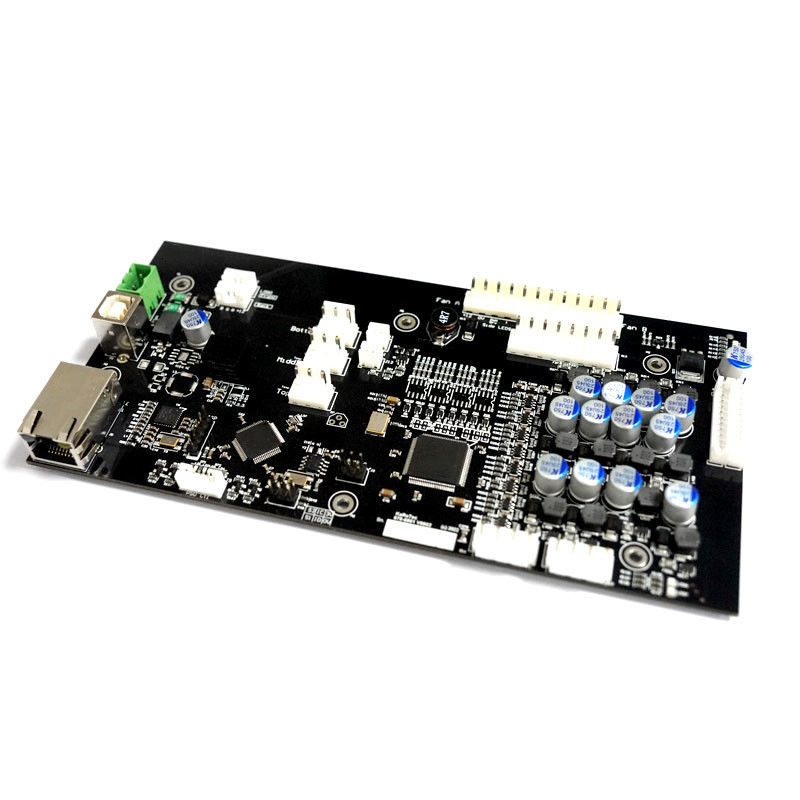

UL Certification 2 Layer 0.1mm ขั้นต่ํารอยแข็ง PCB ระบบสินค้า / PCBA หน่วยสินค้าใน KB6160C

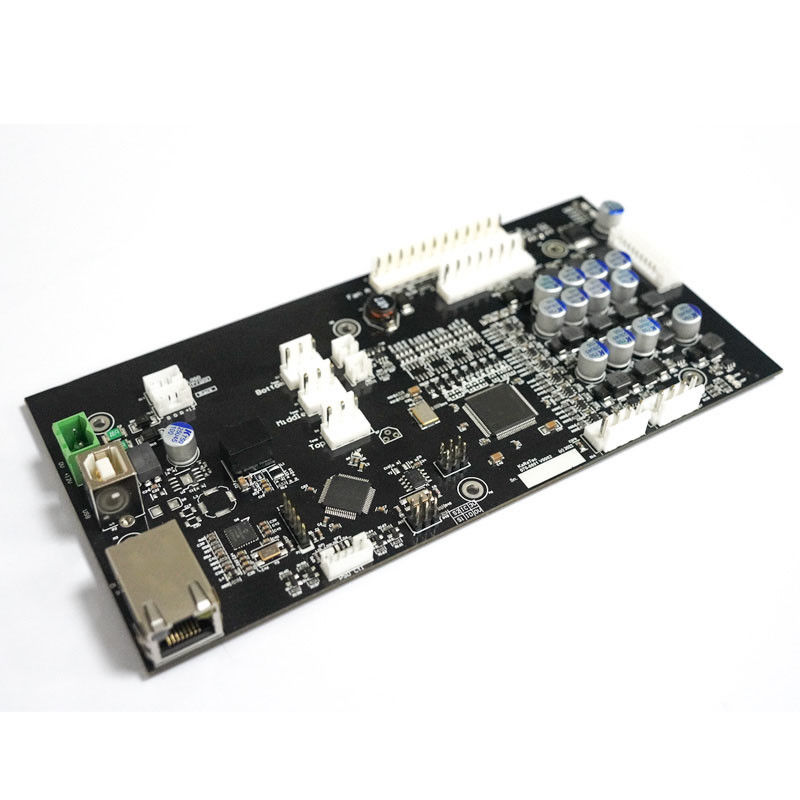

UL Certification 2 Layer 0.1mm ขั้นต่ํารอยแข็ง PCB ระบบสินค้า / PCBA หน่วยสินค้าใน KB6160C

สถานที่กำเนิด:

ผลิตในจีน

ได้รับการรับรอง:

UL, ISO

ติดต่อเรา
ขอคําอ้างอิง
รายละเอียดสินค้า
วัสดุพื้นฐาน:
KB6160C
เสร็จสิ้นความหนา:
1.60มม
ระยะห่างการติดตามขั้นต่ำ:
0.1มม
ความหนาของทองแดง:
1 ออนซ์
ชั้น:
2
การรับรองมาตรฐาน UL:
ใช่
ความกว้างการติดตามขั้นต่ำ:
0.1มม
ความหนาแน่นของรู:
49805
เงื่อนไขการชําระเงินและการจัดส่ง
เงื่อนไขการชำระเงิน
T/T
คําอธิบายสินค้า

คําอธิบายสินค้า:

ผลิตภัณฑ์หน่วย PCBA มีสองชั้น, ให้พื้นที่ที่กว้างขวางสําหรับวงจรที่ซับซ้อนและอนุญาตการสร้างอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อน ความหนาเสร็จ 1.60mm รับประกันว่าหน่วยบอร์ดวงจรนี้เป็นทั้งทนทานและง่ายที่จะทํางานกับทําให้มันเป็นทางเลือกที่ดีสําหรับโครงการที่หลากหลาย

นอกจากคุณสมบัติทางเทคนิคที่น่าประทับใจแล้ว หน่วยผลิตภัณฑ์ PCBA ยังมีการออกแบบที่เรียบร้อยและมีสไตล์สีหน้ากากผสมผสมสีเขียวเพิ่มความสนใจทางสายตาในขณะที่ยังให้ชั้นป้องกันที่ช่วยป้องกันความเสียหายจากฝุ่น, ความชื้น และปัจจัยสิ่งแวดล้อมอื่นๆ

ไม่ว่าคุณจะเป็นผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์มืออาชีพ หรือช่างช่างเล่น ชุดสินค้า PCBA เป็นตัวเลือกที่ดีสําหรับโครงการต่อไปรายละเอียดทางเทคนิคที่ก้าวหน้า, และการออกแบบที่มีสไตล์, หน่วยบอร์ดวงจรนี้แน่นอนที่จะตอบสนองความต้องการของคุณและเกินความคาดหวังของคุณ.



ปริมาตรเทคนิค:

ความหนาของทองแดง 1 ออนซ์
ความกว้างขั้นต่ําของรอย 0.1 มม.
วัสดุ FR-4
ระยะเวลา ปรับแต่ง
ปลายผิว HASL
วัสดุหลัก KB6160C
ขั้นต่ําระยะห่างรอย 0.1 มม.
ความหนาของแผ่น 1.58 มม.
ชั้น 2
ความหนาแน่นของหลุม 49805



การปรับแต่ง:

  • รอบคอบกับ Rohs: ใช่
  • การรับรอง UL: ใช่



ไม่ว่าคุณกําลังพัฒนาสินค้าใหม่ หรือปรับปรุงสินค้าที่มีอยู่ เราสามารถช่วยให้คุณบรรลุเป้าหมายของคุณทีมงาน GT ตอบโจทย์ความต้องการของอุตสาหกรรมหลากหลาย.



หากคุณกําลังทํางานเกี่ยวกับเทคโนโลยีหรือผลิตภัณฑ์ใหม่ ทีมงาน GT สามารถช่วยให้คุณทดสอบและปรับปรุงการออกแบบของคุณ



FAQ:

ตอบ: PCBA หมายถึง การประกอบแผ่นวงจรพิมพ์ เป็นกระบวนการที่ส่วนประกอบอิเล็กทรอนิกส์ถูกผสมผสานกับแผ่นวงจรพิมพ์เพื่อสร้างการประกอบแผ่นอิเล็กทรอนิกส์ที่สมบูรณ์แบบ

2Q: วัสดุอะไรที่ใช้ในผลิตภัณฑ์ PCBA?

A: วัสดุที่ใช้ในผลิตภัณฑ์ PCBA ประกอบด้วยแผ่นวงจรพิมพ์, ส่วนประกอบอิเล็กทรอนิกส์ เช่น แทน, capacitors และวงจรบูรณาการ, และ solder.

3. Q: เวลานําสําหรับผลิตภัณฑ์ PCBA คืออะไร?

A: เวลานําของผลิตภัณฑ์ PCBA ขึ้นอยู่กับความซับซ้อนของการประกอบและปริมาณที่สั่งซื้อ. โดยทั่วไป, เวลานําระดับจาก 2 ถึง 4 สัปดาห์.

4. Q: ผลิตภัณฑ์ PCBA สามารถปรับแต่งได้หรือไม่?

A: ใช่, ผลิตภัณฑ์ PCBA สามารถปรับแต่งเพื่อตอบสนองความต้องการเฉพาะเจาะจง. ลูกค้าสามารถให้ไฟล์การออกแบบของพวกเขาเองหรือทํางานกับทีมงานวิศวกรรมของเราเพื่อพัฒนาวิธีแก้ไขที่กําหนดเอง
